應用范圍

手機、電腦、集成電路、平板、數碼、汽車工業、電池組裝、揚聲器、掃地機、智能鎖、PCB板、半導體微電子組裝、攝像頭模組

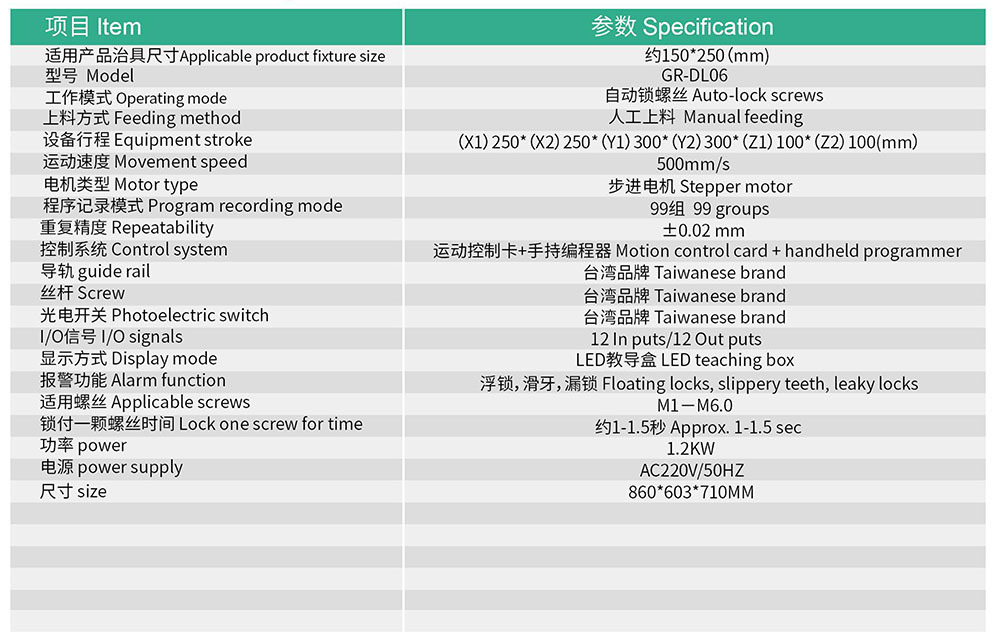

性能指標

型號 Model GR-DL06

適用產品治具尺寸 Applicable product fixture size 約150*250(mm)

工作模式 Operating mode 自動鎖螺絲 Auto-lock screws

上料方式 Feeding method 人工上料 Manual feeding

設備行程 Equipment stroke (X1)250* (X2) 250*(Y1)300* (Y2)300*(Z1)100*(Z2)100(mm)

運動速度 Movement speed 500mm/s

電機類型 Motor type 步進電機 Stepper motor

程序記錄模式 Program recording mode 99組 99 groups

重復精度 Repeatability ±0.02mm

控制系統 Control system 運動控制卡+手持編程器 Motion controlcard+handheld programmer

導軌 guide rail 臺灣品牌 Taiwan brand

絲桿 Screw 臺灣品牌 Taiwan brand

光電開關 Photoelectric switch 臺灣品牌 Taiwan brand

I/O信號 I/O signals 12 In puts/12 Out puts

顯示方式 Display mode LED教導盒 LED teaching box

報警功能 Alarm function 浮鎖,滑牙,漏鎖 Floating locks, slippery teeth, leaky locks

適用螺絲 Applicable screws M1-M6.0

鎖付一顆螺絲時間 Lock one screw for time 約1-1.5秒 Approx. 1-1.5 sec

功率 power 1.2KW

電源 power supply AC220V/50HZ

尺寸 size 860*603*710MM

產品特色

●設備采用肩并肩雙Z軸設計，一臺能頂兩臺機，設備通用性強，體積小，可配合產線作業，更換產品方便；

●設備可存儲99個操作程序；

●自動化程度高，操作簡單；

●真空吸氣式自動螺絲機，非常適合干較小的螺絲，對螺絲的長徑比沒有要求；

●設備采用雙Y軸和雙Z軸設計，設備可同時鎖付兩款相同產品的螺絲，降低勞動強度、提高生產效率；

●設備支持出現故障時，選擇重打或跳過模式；

●設備編寫工作程序可進行點到點、塊到塊的復制，具有區域陣列復制，平臺復制，批量編輯，單步運行等功能，縮短程序編寫時間，且簡單易學；

●動作參數編輯完畢，通過串口將動作參數下載到控制器，即可脫機獨立運行，也可將動作參數保存到手持盒中方便調用；

●設備全部采用精密步進馬達驅動及先進的運動控制算法，有效提升運動定位精度和重復精度；

●扭力調節方便，保證鎖緊質量；

●設備配備伺服電批，伺服電批具有高精度扭力控制，扭力精度達到±3%--5%，伺服電批支持多種擰緊任務每種任務支持多個擰緊步聚；

●設備配備安全防護光柵，有效保護操作人員的安全。
